産品中心 Product
Rainbow2L-T30F網絡化跳頻數據鏈端機
産品概述：
GT-PU6140-L12網絡化跳頻數據鏈端機是一款30公裏級寬帶圖/數/控一體化網絡數據傳輸産品。該産品采用高效率TDD-TDMA組網和軟件無線電架構實現，集成度高，具備較低功耗和體積重量，滿足客戶開發無人機/船/車等無人駕駛系統、視頻監控等業務産品需求，産品具有跳頻抗幹擾能力和星型組網能力，并具備多種業務接口，支持業務數據透明傳輸，可以無縫碰口各類應用業務需求。
技(jì )術特點：
1、 L頻段工作（可定制UHF/S/C頻段）；
2、 雙向透明數據傳輸，支持網絡和串行數據雙向并發；
3、 100M以太網和RS232串行數據接口；
4、 支持發射天線自動切換，規避機身遮擋問題；
5、 1000H/s跳頻抗幹擾；
6、 支持單站單機（點對點）、一站多機（點對多點）星型組網；
7、 低延時遙控遙測傳輸；
8、 全域帶寬保證圖/數/控一體傳輸；
9、 輕巧體積重量，低功耗，安裝使用便捷。

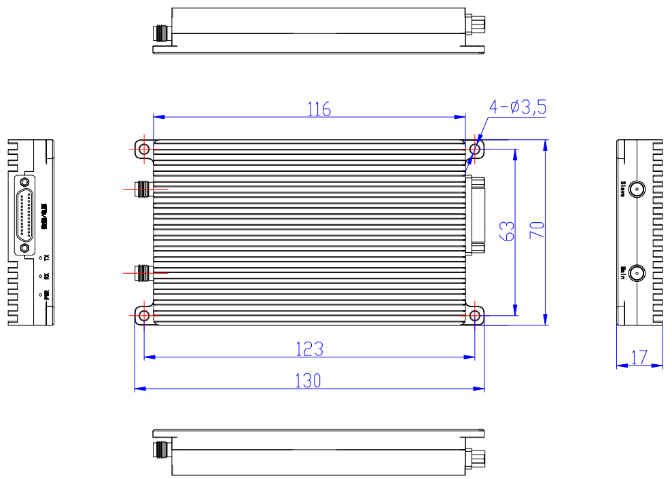

設備外觀：
技(jì )術指标：
項目
規格
設備型号
GT-PU6140-L12
系統參數
工作頻率
1300~1500MHz
信道帶寬
20MHz
雙工多址方式
TDD-TDMA
調制模式
COFDM-BPSK/QPSK
數據速率
2Mbps/機（1站4機）/8Mbps（1站1機），遙控150kbps（廣播）
網絡容量
1站1~4機
組網形式
星型或點對點
發射功率
2W（峰值）
接收靈敏度
-96dBm/-99dBm（下行/上行，@1E-5 BER）
抗幹擾
1000跳/秒随機圖案跳頻，40dB幹信比容忍
典型通信距離
30公裏（空地通視無幹擾）
傳輸時延
≤10ms（單向端到端）/≤50ms（1站4機端到端）
鏈路保密
AES128
供電方式
+9~36V DC
功耗
≯25W（發射）/12W（接收）
天線
機載：2dBi玻璃鋼全向天線 x2（其他類型可選）
地面：8dBi玻璃鋼全向天線 x2（其他類型可選）
設備接口
天線接口
SMA-K x2
數據接口
100M以太網 x1/RS-232（支持115200波特率），J30JZLN25ZKW連接器
電源
J30JZLN25ZKW連接器集成
物理/環境指标
設備尺寸
116*70*17mm（不含安裝孔）/130*70*17mm（安裝尺寸）
設備重量
220g±10g（不含天線和線纜）
工作環境溫度
-40 ~ +60 ℃
