項目

規格

型号

GT-PU6142-T5N

收發功能

TDD-TDMA雙向鏈路

工作頻率

5.8GHz頻段（出廠默認5725~5850MHz），其他頻段可定制

信道帶寬

10.125MHz/信道

信道數量

10個（出廠預置，可擴展）

用戶速率

單站單機組網：下行7.4Mbps+上行40kbps

單站雙機星型組網：下行3.7Mbps/機+上行40kbps

單站雙機中繼組網：下行2.3Mbps/機+上行40kbps

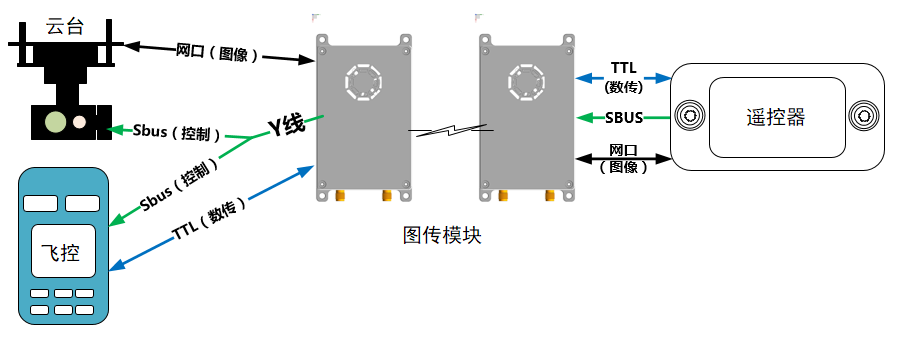

組網模式

單站單機、單站雙機星型和單站雙機中繼三種模式自适應自動切換

工作模式

空地雙向圖傳/數傳/遙控一體化

抗幹擾

40dB幹信比，頻譜感知自動幹擾躲避跳頻

峰值發射功率

27dBm（天線端口）

接收靈敏度

-99dBm （@7.4Mbps/1E-3 PER）

傳輸時延

≤45ms（任意組網模式任意端到端，不含視頻CODEC延時）

典型通信距離

星型組網：5~10公裏（依選配天線，飛行淨高＞50米）

中繼組網：10~15公裏

接口

14針JST矩形連接器集成

百兆以太網/S.Bus（T+R）/TTL-UART/RS-232各1路

8針JST矩形連接器電源接口1路

SMA-K天線接口2路

LED指示燈：電源/發射狀态/接收狀态

輸入電源

适配3S～4S電池（9~16V DC）

峰值功耗

≤8.5W

天空端天線

5.8GHz全向棒天線/蘑菇天線x2（選配）

地面端天線

5.8GHz全向蘑菇天線/棒天線/定向小平闆天線x2（選配）

适航速度

≤50米/秒

殼體

6061-T6鋁合金銑削，陽極氧化表面處理

工作環境溫度

-40℃～+60℃

尺寸/重量

102*58*17mm（安裝尺寸）/118g（不含線纜與天線）

振動/沖擊

無需外部減振措施/≯100g

合規性

符合中國SRRC認證、國際FCC認證
