産品中心 Product
GT-Skyview®分布式測控網絡系統
産品概述
GT-Skyview®分布式測控網絡系統是一種可大規模部署的網絡化無人駕駛平台數據傳輸系統，支持單架或多架無人機在分布式多點部署的地面站信号覆蓋區域内超視距自由漫遊飛行和站間零延時零丢幀無縫切換，可實現飛行航拍視頻圖像和飛控數據實時回傳（通過地面網絡）遠端指揮中心，并同時實現指揮中心對無人機的實時遙控。可應用于大範圍無人機公路巡檢、長距離電力線、石油天然氣管線管道巡檢、大面積森林防火監控滅火、智能邊境巡查或大範圍無人機城市公安維穩監控網絡。
産品主要特點如下：
1、巡查區域可通過布設的分布式地面站自由擴展，實現超視距巡查；
2、支持無人機超低空飛行巡查；
3、巡查圖像實時監控，實時飛行控制，支持無人值守預定航線飛行巡查；
4、支持一機遠域多控；
5、空地信号全面覆蓋，支持空地聯合組網；
6、網絡化運行，巡查信息遠程實時回傳，支持多點實時分發共享；
7、支持多機同時在線飛行作業，支持多點連續同時巡查作業；
8、部署與使用方便，支持采用低成本小型化無人機和低成本任務載荷；
9、支持地面站大規模部署，支持網絡化集中管理。

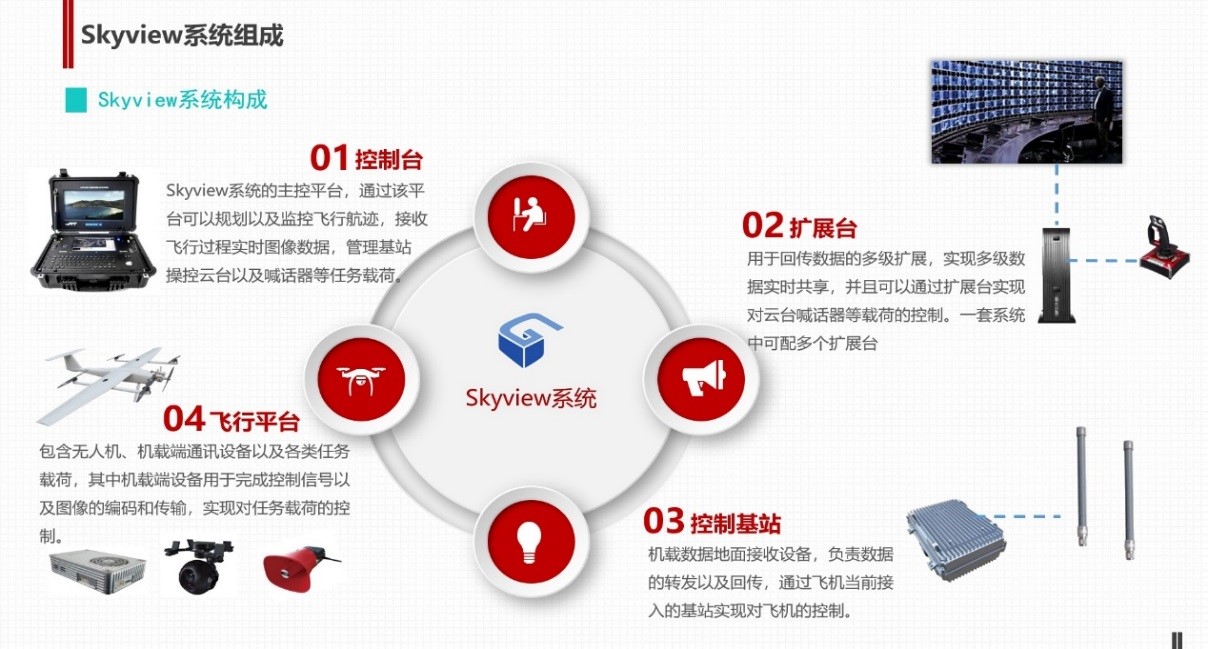

典型應用系統組成：
技(jì )術指标：
|
項目 |
規格 |
|
收發功能 |
雙向鏈路 |
|
工作頻率 |
1420~1530MHz（566~678MHz可定制） |
|
信道帶寬 |
5/10/20MHz可配置 |
|
峰值業務速率 |
圖數傳：40Mbps、遙控：1Mbps |
|
調制方式 |
OFDM-QPSK/16QAM/64QAM |
|
發射功率 |
25dBm/33dBm/40dBm（依型号） |
|
工作模式 |
空地雙向圖數控一體傳輸 |
|
組網模式 |
分布式蜂窩組網 |
|
圖/數傳時延 |
圖傳：＜20ms（不含視頻CODEC時延）數傳：＜20ms |
|
越區切換延時 |
＜10ms |
|
無線鏈路保密 |
AES128 |
|
典型蜂窩半徑 |
5/30/100公裏 |
|
蜂窩覆蓋空域 |
0~2000米 |
|
最大蜂窩數量 |
1000個 |
|
數據接口 |
S.Bus x1、UART x2、以太網 x1（天空端和地面站） SPF光口（地面站可選） |
|
輸入電源 |
2S～6S（天空端）/220VAC或12VDC（地面站） |
|
功耗 |
小于15/35/70W（依設備型号，天空端/地面站） |
|
天空端天線 |
1dBi玻璃鋼/膠棒 x2 |
|
地面端天線 |
4dBi x2（标配），8dBi x2（選配） |
|
适航速度 |
≤100米/秒 |
|
殼體 |
7075鋁合金銑削金屬（天空端） IP67金屬防護箱（地面站） |
|
工作環境溫度 |
-40℃～+70℃ |
|
尺寸/重量 |
85x53x16mm/95g（天空端） 322x264x130mm/6.3kg（地面站） |
|
振動 |
無需減震措施 |
|
合規性 |
型号核準CMIIT ID：2019FP6471 |
