GT-AG3040航空空地寬帶無線網絡系統
GT-AG3040航空空地寬帶無線網絡系統是一款100~300公裏級航空空地網絡化寬帶無線數據傳輸産品，包括機載端機、地面端機、可選雙向功率放大器和多種選配機載和地面天線，适用于有/無人機、浮空器等航空任務平台，或地面、海面移動或固定節點實現長距離、高帶寬、多業務數據傳輸。
産品主要特性：
1、 支持300Km~100Km(依天線）遠距空地寬帶組網通信；
2、 5~30Mbps信道自适應用戶數據速率；
3、 L波段工作頻段（默認1300~1500MHz，200~6000MHz可定制）；
4、 超外差體制+頻譜感知跳頻+自适應信道帶寬三模抗幹擾；
5、 雙向透明數據傳輸，支持多業務/多接口數據并發傳輸；
6、 具備網絡和串行接口；
7、 支持單站單機和一站雙機組網，其他組網模式可定制；
8、 支持通信信道設置，支持同址多數據網絡頻分組網；
9、 設備端到端傳輸延時不大于10毫秒（點對點模式）；
10、支持測距功能；
11、GJB電磁兼容與振動沖擊标準；
12、9~36VDC寬壓供電，航空連接器，無風扇可靠工作；
13、2T2R，機載端支持雙發射天線自動切換，自動規避機身遮擋。
通信端機外觀示意如下圖：
通信端機
功率放大器
通信端機與功放組合技(jì )術指标：
|
項目 |
規格 |
|
雙工模式 |
FDD或TDD（依型号） |
|
工作頻率 |
1300~1500MHz（标配，200MHz~6GHz可定制） |
|
信道帶寬 |
14/28MHz（依型号） |
|
淨數據速率 |
5~30Mbps下行/320Kbps上行（比例可定制） |
|
抗幹擾 |
超外差體制/頻譜感知跳頻/自适應信道帶寬 |
|
調制方式 |
OFDM/BPSK/QPSK/8PSK，速率自适應 |
|
發射功率 |
15~23dBm（端機可設置）/40~45dBm（PA，依型号） |
|
接收靈敏度 （聯合PA測試） |
-83dBm @30Mbps/1E-5 BER -93dBm @5Mbps/1E-5 BER |
|
組網模式 |
雙向點對點、一站雙機（星型網絡） |
|
傳輸時延 |
＜10ms（點對點模式端到端）；＜20ms（一站雙機模式端到端） |
|
典型通信距離 （聯合PA測試） |
300公裏@5Mbps（使用20dBi定向跟蹤天線） 100公裏@10Mbps（使用8dBi全向鞭天線） |
|
測距精度 |
≤50m（RMS） |
|
數據接口 |
千兆以太網*1、RS-232/422 *2 |
|
輸入電源 |
+9~+36V DC |
|
峰值功耗 |
≤15W |
|
天空端天線 |
2dBi x2（全向機載刀型天線） |
|
地面端天線 |
自動跟蹤天線（遠距）或全向玻璃鋼天線（中近距） |
|
選配備份鏈路 |
1路UHF頻段雙向數傳 |
|
适航速度 |
≤2馬赫 |
|
殼體 |
6061-T6鋁合金銑削金屬，表面導電陽極氧化 |
|
工作環境溫度 |
-40～+65℃ |
|
尺寸/重量 |
140x129x57mm（通信模塊）/720g；280x210x80mm（功放模塊）/4550g |
|
振動 |
GJB150.16A-2009機載要求 |
|
電磁兼容 |
GJB151B-2013（CE102、RE102、RS103、CS101、CS114） |

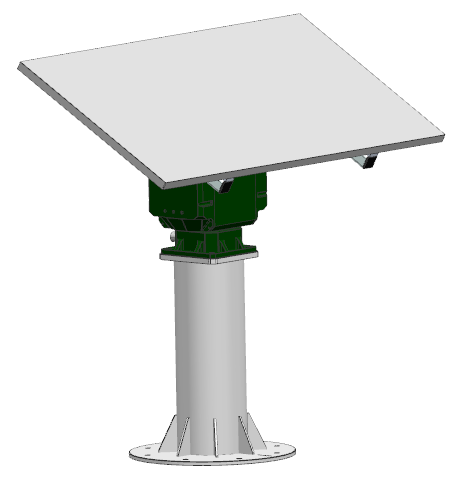

機載刀型天線及GNSS數引跟蹤天線技(jì )術指标
|
項目 |
規格 |
|
|
機載刀型天線 |
GNSS數引跟蹤天線 |
|
|
跟蹤方式 |
/ |
GNSS數字引導，手動控制 |
|
工作頻率 |
1300~1500MHz（其他頻段可定制） |
|
|
輸入阻抗 |
50Ω |
|
|
極化方式 |
垂直極化 |
垂直極化/圓極化（可選） |
|
天線頻響帶寬 |
200MHz |
200MHz |
|
增益 |
≥2dBi |
20dBi/13dBi |
|
駐波 |
≤2 |
≤2 |
|
重量 |
240g |
22kg（20dBi平闆） |
|
天線尺寸 |
132*139*46mm |
1136×560×42mm（20dBi平闆） |
|
接口 |
TNC-K |
TNC-K |
|
3dB波瓣寬度 |
水平全向 |
方位：≥8°/俯仰：≥15°（@20dBi） |
|
功率容限 |
50W |
50W |
|
最大跟蹤速度 |
/ |
方位：≤30°/s；俯仰：≤15°/s |
|
旋轉角度 |
/ |
水平：360°連續旋轉；俯仰：-5°～ 90° |
|
跟蹤精度 |
/ |
≤1.5° |
|
備份鏈路（選配） |
/ |
1路UHF頻段雙向數傳 |
